Puda RT600封闭式精密热台(中温)

封闭式精密热台(中温)资料下载

Puda RT600 系列热台主要供众多学科(化学、生物物理、医学、聚合体、液晶、兽医、石油化工、度量 衡、地质学、电子学、食品科学、流体包裹体、药学、冶金学、材料学、制陶、物理学、牙科、热 分析学)领域,从事研究、分析、和观察使用的仪器。

本系列热台与光学或电子显微镜配合使用,可在微观上观察试样的溶化、升华、结晶过程中的 状态和各种组织变化等。

本系列热台结构新颖,技术先进,设计制作规范。操作方便,性能稳定。 微镜热台有高温热台、中温热台、平立两用热台、冷热台、培养皿热台等。

一.RT600 中温热台

1.  主要数据

.  加热体形式、温度范围、观察窗口至样品距离 加热台(平台)


mm

φ22

温度范围

室温~600

mm

4


图 1  平台型热台示意图


           加热体(样品舱)

样品舱 mm

φ10×2.5

φ8×2.5

φ10×4

φ8×4

温度范围

室温~600

mm

4.5

6

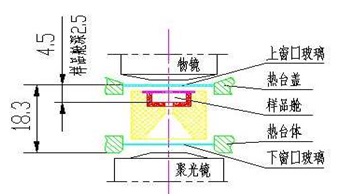

图 2  样品舱型热台示意图

.  透  光  孔:φ2.5  mm(适用于透射光)

.  测      温:热电偶

.  最大升温速率:80  ℃/min

⑸.温度显示精度:0.1  ℃

.  温度显示稳定度:0.3  ℃

⑺.实验环境:腔体密闭,可通隋性保护气氛

.  冷却方式:循环水冷

.  热台体尺寸:≈95×95×28mm)(未含接头等)

⑽.重        量:≈1  kg

注:加热体形式根据具体实验情况选一配置。

2.  配套部件:循环水泵、热台温控仪及温控软件、制箔器等。

3.  注:容易受热氧化的试样,需用真空系统配合保护气氛进行实 验。

二.热台温度控制仪

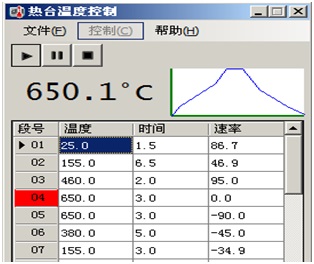

图 3  温控操作界面

1.简介

热台温度控制仪选用先进的智能温度调节器,采用模糊逻辑控 制及 PID 调节技术,具有几十段温度程序设定等功能。

2.  主要数据

.  温度显示:数显      四位

.  调节器精度:  0.15 级

.  输入电源:AC220V  ±10%        50Hz

.  输出功率:≤80  W

⑸.外形尺寸(宽×高×深):≈230×110×260mm

.  重量:≈4  kg

三.热台温度控制软件

1.简介

热台温控软件是专门根据热台使用特点而开发的应用软件。 通过软件可在计算机上方便地进行温度编排和实时控制操作。 软件提供了具有热台操作特点的试样温度校准方法。

2.主要数据

.  软件适用:  Windows  XP、Win7

.  软件大小:240MB

.  与计算机接口:RS232

.  温度上限限定:可设

⑸.升温速率限定:可设

.  试样温度校准:两点校准法

⑺.温度设定曲线与运行曲线:实时显示

四.其它

1.其它要求: 显微镜物镜焦距应大于热台窗口至试样距离。 电脑主机需有 RS232 串口。

易氧化试样实验所用保护气氛及气瓶与调压器由用提前自备,出气口配宝塔接头。 使用现场宜备各插口带开关的二、三眼电源拖线板。
