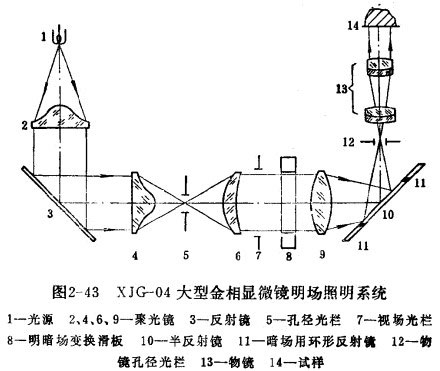

XIG-04大型金相显微镜也是按任意机械筒长设计的，它的照明系统和XIL-02立式金相显微镜原则上相同。图2-43是XJG-04大型金相显微镜明场照明系统示意图。只要将图2-43与图2-42对比，就容易看出它也属于明场柯拉照明。

    值得指出的是，XJ-16型金相显微镜和XJL-02型立式金相显微镜，在出厂时已将孔径光栏的中心做好，固定在光轴上，并在明场柯拉照明处(常称为明场垂直照明)，特点是试样的凹凸之处无阴形产生，所看到的是一片清晰平坦的象，能真实地表示出试样的各种组成相。缺点是衬度低，缺乏立体感。

    XJG-04大型金相显微镜的孔径光栏可以作360°旋转及直线移动，使用时，操作者可以按需要将孔径光栏的中心调到光轴上或适当地偏离光轴。当孔径光栏的中心调到光轴上时，XJG-04大型金相显微镜的明场柯拉照明就属于明场垂直照明。也可以将孔径光栏中心有意识地、适当地调到偏离光轴，这时的明场柯拉照明(常称为明场斜照明)的特点是试样的凹凸之处会出现轮廓的影子，增加影象的衬度和立体感。
