工件表面涂层厚度检测方案

发布人:admin发布时间:2013/9/6

工件表面涂层厚度检测方案

  • 方案适用群

金属材料,钢铁配件,表面处理厂等

  • 方案目的

用金相显微镜来观察工件表面涂层厚度的分部及测量各部位涂层的厚度。

  • 实验环境

数码金相显微镜一套;

金相切割机一台;

镶嵌机一台;

金相预磨机一台;

金相抛光机一台;

金相设备相关辅料;

所需分析金属材料样块;

  • 本方案以测量螺杆表面喷涂层厚度为例



    操作流程

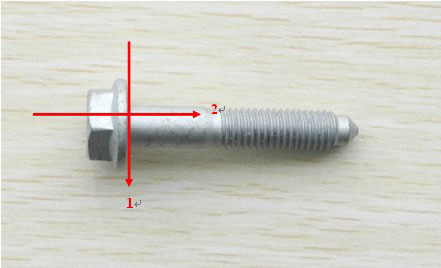

     截取试样:使用切割机QG-1切取螺杆上端,切割方向延上图所示箭头1方向,在将螺杆上端横向切割(箭头2方向)取其一半。

    (根据材料的外型来选择合适的切割机型号)

     试样镶嵌:切取的试样很小,不能直接用手拿着来磨平,所以需使用镶嵌机进行镶嵌。(应根据所取试样的大小来选择合适的

     试样无法放进去进行镶嵌,模具直径大,浪费镶嵌填充耗材。在选取镶嵌填充料时,应根据涂层的颜色来选择适合颜色的镶嵌

     料,以免涂层颜色和镶嵌料颜色一样无法分辨涂层厚度)

     试样镶嵌后外观图





   试样预磨:手持镶嵌好的试样后在预磨机上先用粗砂纸预磨,在逐步换用细砂纸打磨。

    试样抛光:将试样表面抛光成没有打磨痕迹的镜面。

    观察与分析:抛光好的试样先从显微镜目镜筒里面观察试样各个区域的涂层分布情况,然后选取特定区域成像至电脑上进行涂层

    厚度测量。

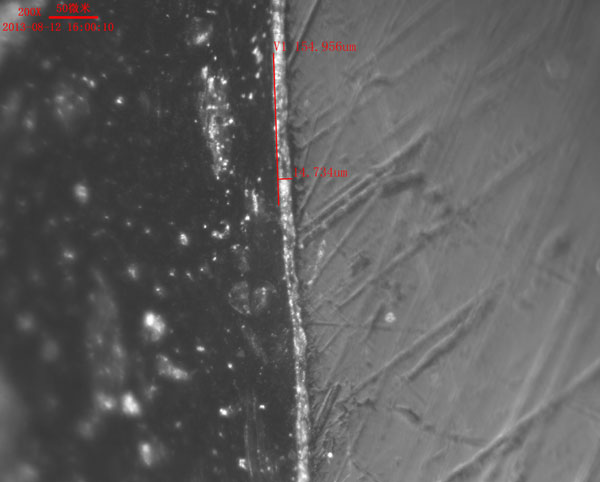

  • 显微镜下涂层厚度分布及测量图例:





推荐配套产品

应用方案一、适用于直接用眼镜在显微镜下观察涂层厚度分布及测量涂层厚度的用户:

1MM-4XB倒置金相显微镜一台;

(产品详细介绍查看http://www.shpuda.com.cn/dchanpin-6-82-437.html)

2金相切割机一台;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/107.html)

3金相镶嵌机一台;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/106.html)

4金相磨抛机及辅料;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/103.html)


应用方案二、适用于需要将显微镜下的图像呈现到电脑屏幕,并进行测量及保存报告的用户:

1、MM-4XC数码金相显微镜一套;

(产品详细介绍查看http://www.shpuda.com.cn/dchanpin-6-82-438.html)

2金相切割机一台;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/107.html)

3金相镶嵌机一台;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/106.html)

4金相磨抛机及辅料;

(产品详细介绍查看http://www.shpuda.com.cn/chanpin/7/103.html)
