漆包线漆膜、光伏焊带(圆形涂层)等产品覆盖层偏心度检

方案目的

了解外包裹层与被包裹产品之间偏心度值是否符合要(<1.5)。

数码金相显微镜一套；

冷镶嵌工具；

金相磨抛机一台；

金相设备相关辅料；

制样流程介绍

1、制样方式：

过去很多老师傅手动进行制样，在线径较大，漆膜厚度较大且要求较低的时候这个方式是可行的，但是随着要求的提高，一点点的制样的影响都会影响最终的检测质量，

①、线径细，软柔，完全不可以手持操作，这样我们首先要金相漆包线固定，也就是我们所说的镶嵌，目前镶嵌有两种方式，一是热镶嵌，需要加热加压，一种是冷镶嵌，AB两个物质，镶嵌粉和固化剂混合后固化，化学方式；对于漆包线，很显然，第一种镶嵌方式不太适合，加热加压会对镀层行成影响。冷镶嵌同样要减少对试样的变形，所以我们选择的是发热小，固化变形小的，收缩率小的，环保的镶嵌方式。

②、镶嵌第二步要考虑是如何确保漆包线的空间垂直，我们通过专用夹具保证了这一点，如果不垂直，我们检测的就不是正截面的数据，二是斜截面的数据。

③、试样成型后，按照规范进行研磨-粗磨-精磨-粗抛-精抛等工序顺序进行，实际操作可以省略为两道工序：预磨—抛光。抛光所采用的是我们自己定制的金刚石抛光喷雾剂。

④、腐蚀：有些部分需要通过特殊试剂，进行腐蚀才能清晰观察到的，比如漆膜的多层观察，就是通过实验，确定了一款符合腐蚀剂获得了很好的漆膜效果。

2、金相显微镜的观察和分析：

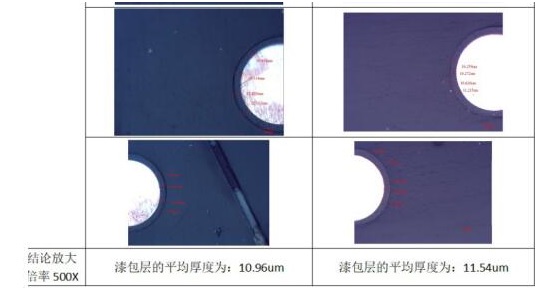

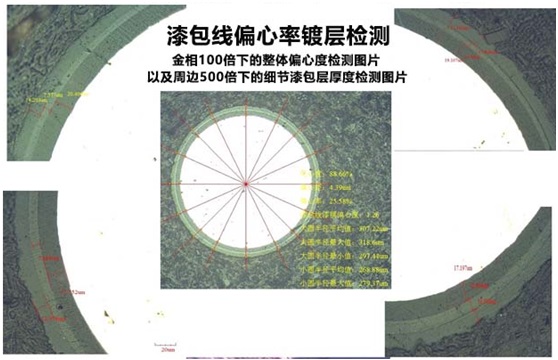

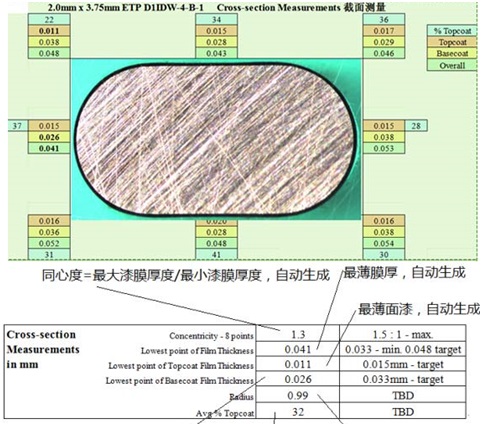

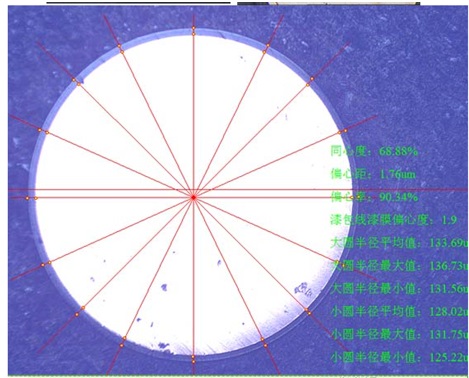

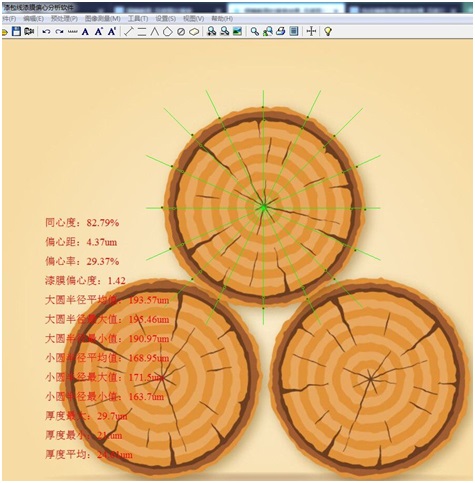

根据试样的形貌，尺寸等等选择对应的显微镜物镜进行成像，使用漆包线漆膜偏心度分析软件测量其偏心度数据并进行检测报告输出；
